耐热冲击试验标准及方法



耐热冲击试验标准及方法是什么?


       常常人们把抗开裂卷绕试验与耐热冲击试验两个混为一体,在这儿,把耐热冲击试验的标准及方法展示出来,再把抗开裂的简单描述一下,大家就会明白了。

一、了解耐热冲击试验的标准:

      满足GB/T 32129-2015附录A耐热冲击试验方法标准要求。

二、适用范围:

     适用于无卤低烟阻燃电缆,在高温状态下的开裂试验前的卷绕,是电线电缆做耐热冲击试验的辅助工具。

三、技术参数:

     试样尺寸:长127mm,6±0.1mm,厚3±0.1mm

    芯轴:Ф6±0.05mmX2长度420 mm,芯轴上配试样固定夹,可任意移动(芯轴直径可根据客户需求定制)

     穿孔砝码: 1KG两个,

     试样夹具:一根绕棒上2个试样,共4个,

     芯轴与平面角度:12°,

     卷绕机:不锈钢材料制作,

     芯轴支架:1

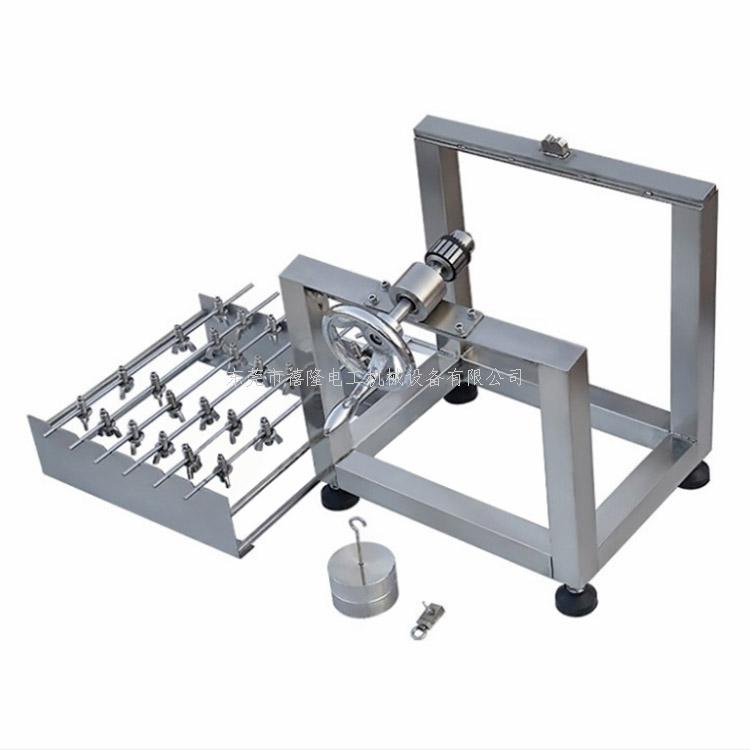

     XL-32129A耐热冲击试验装置


四、 耐热冲击试验方法:

1)金属圆棒:直径为6.00±0.05MM,试棒上配有固定夹以固定试样。烘箱:热老化空气烘箱,温度范围为室温到200℃,温度偏差±3℃

2)准备3个试样,每个试样长约127MM,(6.0±0.1)MM,厚(3.0±0.1MM.

3)制备好的试样在温度为(23±2、相对湿度为45%-55%的环境状态下放置不低于4h.将直径为(6±0.05MM金属圆棒按与地面约呈120倾斜角固定,以便试样在卷绕过程中形成紧密整齐的排列。

4)装试样的一端用固定夹固定,另一端用强力夹夹住并挂上砝码。转动金属棒使试样紧密地绕在金属棒上,卷绕圈数为6圈,并在负重

下用固定夹固定好另一端,再拆除砝码。试样卷绕方式及卷绕后的试样如图A.1所示。

1.安装试磋时,固定夹对试样的固定程度应适中,以恰好保证试样不松动为准。若过松,会导致试样松动,若过紧,可能会导致试样在夹口处开裂。

2.建议砝码质量为2KG

5)后的试样条及试棒放入预热到规定温度的烘箱中,并保持1h,之后将试样条及试棒从烘箱中取出并冷却到室温。

6)试验结果:用正常视力或矫正后的视力而不用放大镜进行检查时,试样应无裂纹。

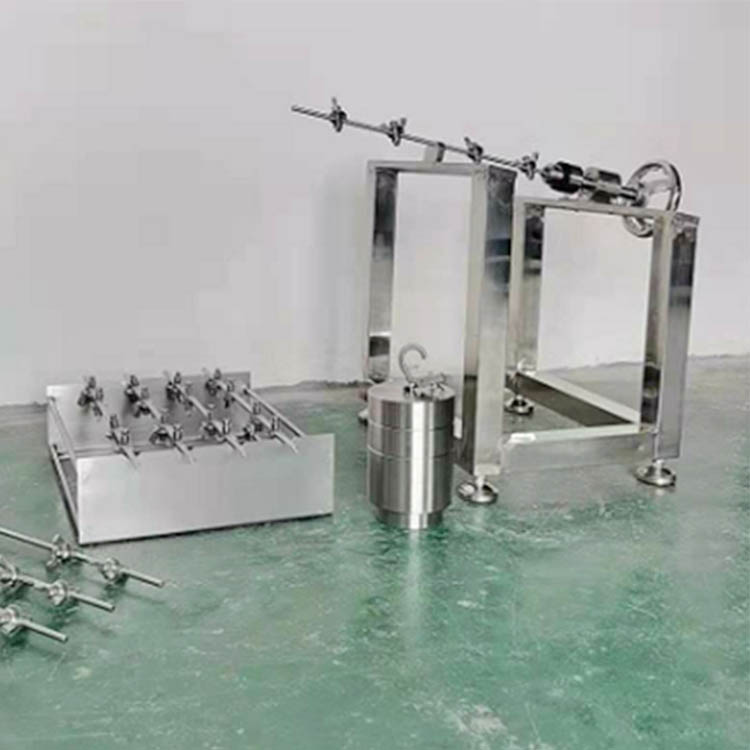

​抗开裂卷绕试验装置实物图展示

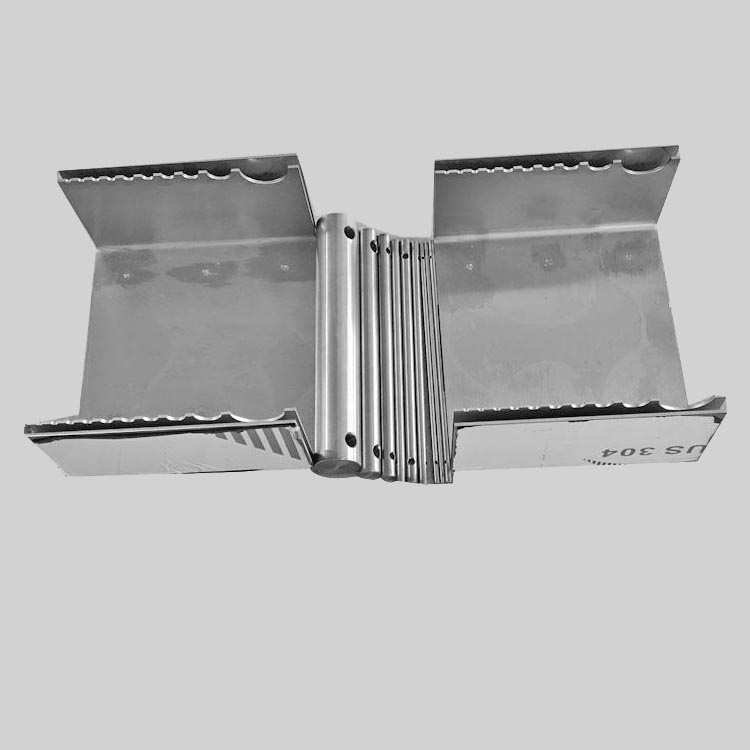

XL-KL抗开裂卷绕装置图
